Créer un Widget personnalisé

Pour ce tutoriel, nous allons voir comment créer un widget personnalisé pour Jeedom, dans le but de créer des boutons représentant l’appareil à contrôler, en remplaçant l’icone par défaut proposé par Jeedom, par une image personnalisée.

Le tutoriel se base sur un bouton « On / Off » que nous appliquerons à la nouvelle lampe Xiaomi Mijia bedside Lamp Wifi. La technique sera la même pour personnaliser d’autres types d’appareils.

Un débutant devrait pouvoir réussir ce tuto sans trop de difficultés, en suivant bien les étapes les unes après les autres.

Pour la réalisation du tutoriel, je vous fournis les images de la lampe Xiaomi Mijia bedside déjà retouchées, mais si vous voulez créer vos propres images, un logiciel de retouche type Photoshop sera nécessaire.

Ce tutoriel est basé sur le nouveau système de mise à jour des widgets et donc compatible avec Jeedom 3.0 et +.

Lampe éteinte et lampe allumée.

La nouvelle lampe Xiaomi Mijia Bedside Lamp WiFi remplace le modèle bluetooth que je vous avais présenté dans l’article Lampe de chevet Bluetooth Xiaomi Yeelight. Elle est 100% compatible Jeedom, grâce au plugin Xiaomi home.

Xiaomi Mijia Bedside Lamp WiFi – EU PLUG

Préparation des images pour le Widget

Le principe de base est d’avoir 2 images, l’une représentant l’état allumé et l’autre l’état éteint. Il est important qu’elles soient superposables. Donc, de taille identique, avec de préférence un fond transparent, pour avoir l’impression que c’est l’image qui s’allume et non une autre image qui la remplace.

Pour simplifier le tutoriel, vous pouvez télécharger les images pour la lampe Xiaomi Mijia Bedside.

Récupération des images

Si vous avez déjà des images remplissant les critères vus plus haut, vous pouvez aller directement à la partie Création du Widget pour Jeedom.

• Rechercher une images, exemple : https://xiaomi-mi.com.
• Sélectionner une première image représentant la lampe allumée.

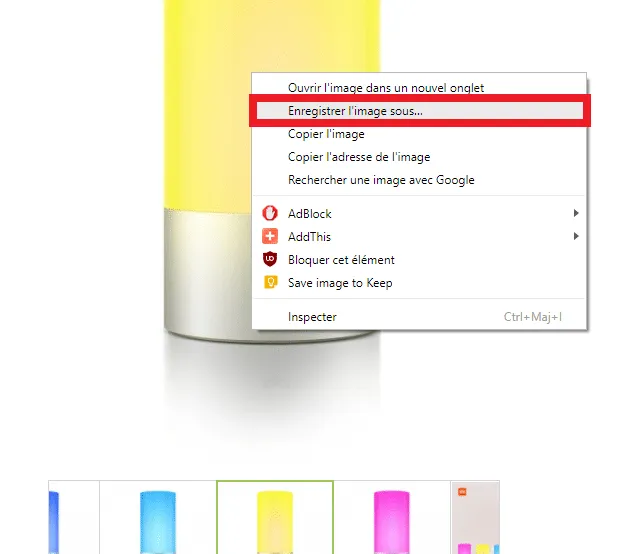

• Faire clique droit sur l’image puis « Enregistrer l’image sous… ».
• Saisir un nom, exemple : « Widget_Bedside_ON.jpg ».
• Recommencer l’opération pour une seconde image représentant la lampe éteinte.
• Saisir un nom, exemple : « Widget_Bedside_OFF.jpg ».

Modifier l’image dans Photoshop

Afin d’avoir 2 images parfaitement superposables, j’utilise des fonctions très simples de Photoshop qui peuvent être réalisées avec d’autres logiciels de retouche d’image. Chaque manipulation est détaillé pas à pas d’ou la longueur du paragraphe.

• Ouvrir dans Photoshop les 2 images précédemment téléchargées .

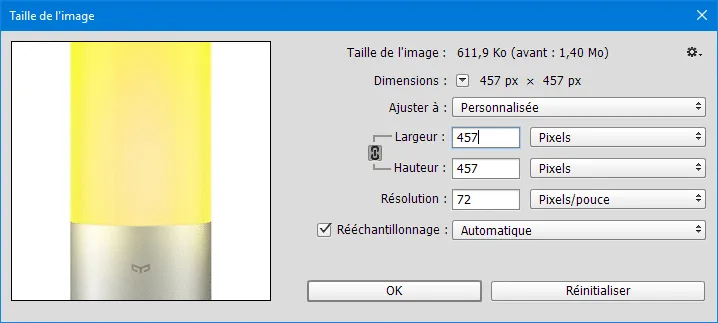

• Ajuster la taille des images pour qu’elles soient identiques.
  • Aller dans « Image ».
  • Puis dans « Taille de l’image ».
  • Saisir la même taille pour les 2 images.

• Rendre les images transparentes pour pouvoir les superposer.

  • Déverrouiller le calque en cliquant sur le cadenas dans l’onglet « Calques ».
  • Choisir « Produit » dans la liste déroulante du mode de fusion.

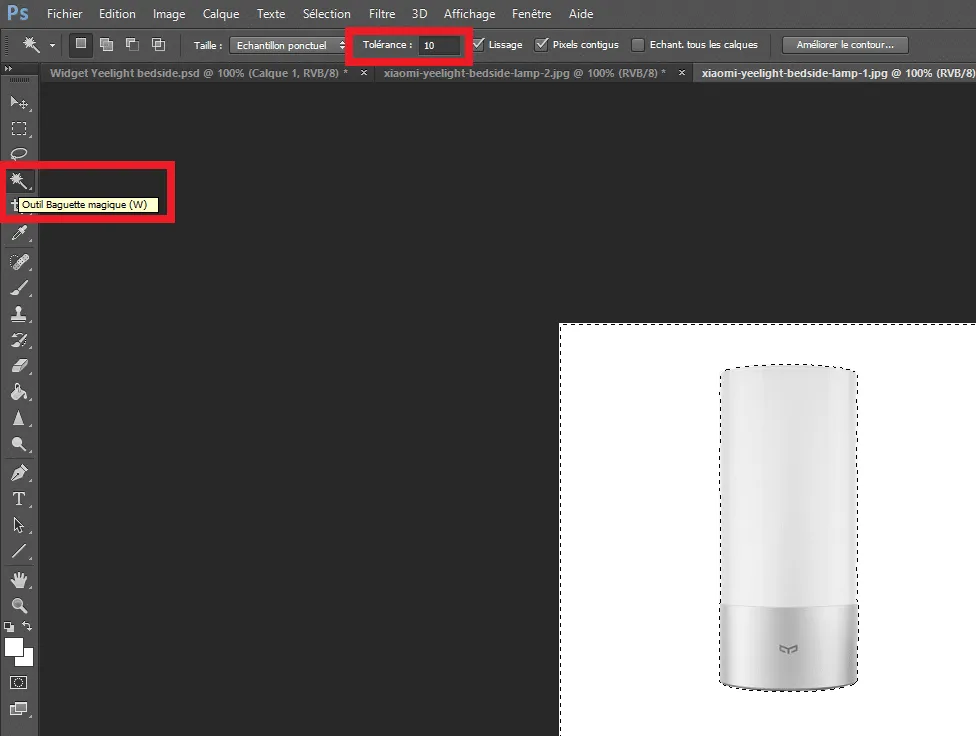

  • Choisir l’outil « Baguette magique ».
  • Sélectionner le fond blanc autour de la lampe. Si besoin ajuster la « Tolérance » et utiliser l’outil « Gomme ».
  • Supprimer la sélection avec la touche « Suppr » ou « Edition / Effacer ».
  • Recommencez l’opération pour l’autre image.

• Superposer les images

  • Sélectionner une des images. « CTRL+A » ou « Sélection / Tout sélectionner ».
  • Copier l’image. « CTRL + C » ou « Edition / Copier ».
  • Aller sur l’autre image.
  • Coller l’image.  « CTRL + V » ou « Edition / Coller ».
  • Un second calque est créé avec l’image collée.
  • Cliquer sur un des calques.

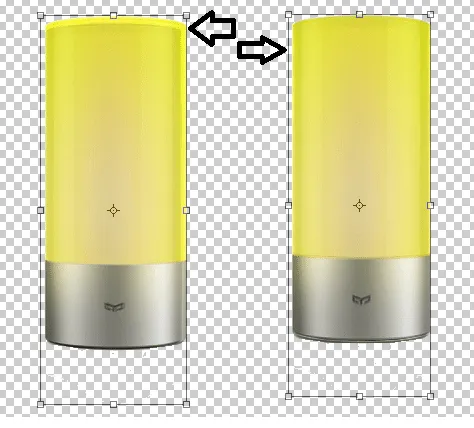

  • Faire « CTRL + T » ou « Edition / Transformation manuelle ».
  • Ajuster l’image pour que les bords se superposent parfaitement à celle en transparence .
  • Enregistrer le fichier au format PSD.
  • Saisir un nom, exemple : « Widget_Bedside.psd ».

• Enregistrer deux images distinctes, une pour chaque état.

  • Cacher un des calques avec l’icone « Oeil ».
  • Faire « Enregistrer sous » au format PNG.
  • Saisir un nom, exemple : « Widget_Bedside_OFF.png ».
  • Afficher l’autre calque en inversant les icônes « Oeil ».
  • Faire « Enregistrer sous » au format PNG.
  • Saisir un nom, exemple : « Widget_Bedside_ON.png ».

• Réduire la taille des images pour Jeedom.

  • Ouvrir dans Photoshop les deux fichiers au format PNG.
  • Aller dans « Image », « Taille de l’image ».
  • Saisir une taille appropriée pour Jeedom, exemple : « 96 px * 96 px ».
  • Enregistrer les fichiers.

Vous pouvez télécharger les modèles en faisant un « Clique droit » sur les images et « Enregistrer l’image sous… ».

Création du Widget pour Jeedom

Maintenant que nous avons nos images représentant chacune un état (On / Off) nous allons créer le widget Jeedom. Pour cela, il faut en premier lieu avoir installé le plugin gratuit Widget.

Si ce n’est pas le cas, dans Jeedom allez dans : « Plugins / Gestions des plugins / Market » recherchez « Widget » cliquez sur « Installer stable » puis « D’accord » et sur « Activer ».

Copier les images dans Jeedom

• Pour la

copie des images

• dans Jeedom

deux possibilitée

• s’offrent à vous :

  • • La méthode officielle : Consiste à importer les images qui seront stockés dans un répertoire par widget. Cette méthode est assez simple d’utilisation, mais je la trouve compliquée à gérer lorsqu’on a beaucoup de widgets.
      • Il suffit de cliquer sur le bouton « Fichiers » présent dans chaque widget.
    • Ma méthode : Elle consiste à copier manuellement et à regrouper toutes les images dans un même répertoire, ce qui est beaucoup plus simple à gérer lorsqu’on commence à avoir beaucoup de widgets et en plus, les chemins vers les images sont toujours les mêmes.
      • Pour cela j’utilise « WinSCP » qui permet d’avoir un explorateur de fichiers pour Jeedom, je trouve cette méthode simple et efficace et ça, j’aime bien. 🙂

Si vous voulez utiliser la méthode officielle allez directement au paragraphe suivant, Ajouter un Widget personnalisé à Jeedom.

• • • Télécharger, installer, ouvrir WinSCP :
      • https://winscp.net/eng/download.php
    • Protocole de fichier : SFTP
    • Nom d’hôte : Ip de Jeedom
    • Numéro de port : 22
    • Nom d’utilisateur : Votre utilisateur SSH.
    • Mot de passe : Votre mot de passe SSH.
    • Connexion : Cliquez sur « Connexion ».

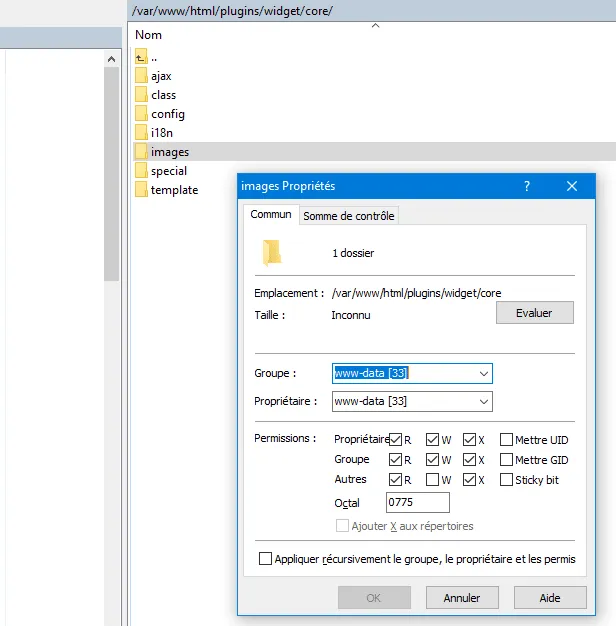

• • • Aller dans :
      •  « /var/www/html/plugins/widget/core/ »
    • Faire : clique droit « Propriétés »
      • Ajouter les droits en lecture écriture.

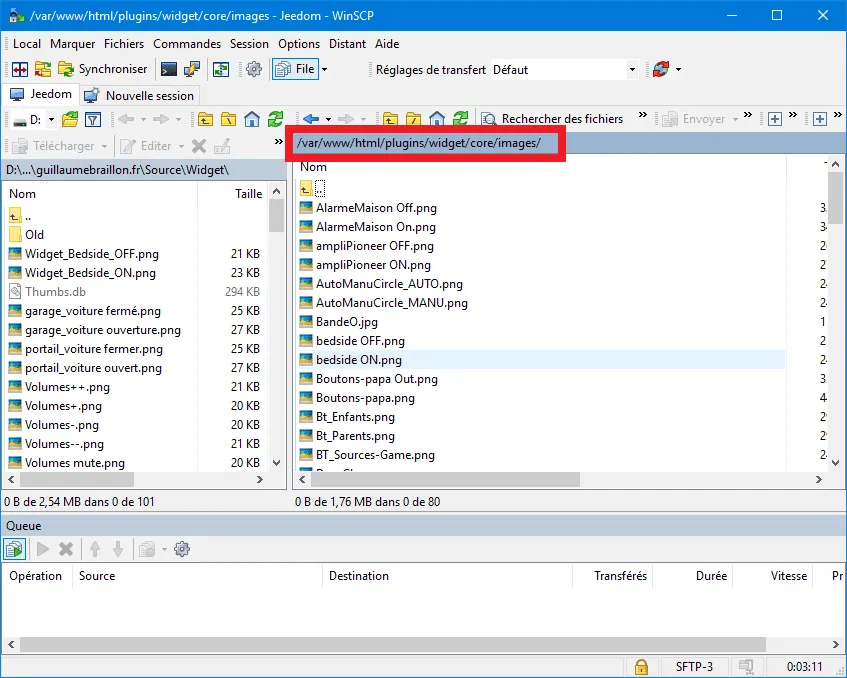

    • Aller dans :
      • « /var/www/html/plugins/widget/core/images ».

• • • Copier les images avec un simple glisser déposer.
    • Cliquer sur OK pour valider.

Ajouter un Widget personnalisé à Jeedom

Il faut maintenant aller dans Jeedom et ouvrir le plugin Widget depuis « Plugins / Programmation / Widget » et nous allons créer un nouveau widget personnalisé pour Jeedom.

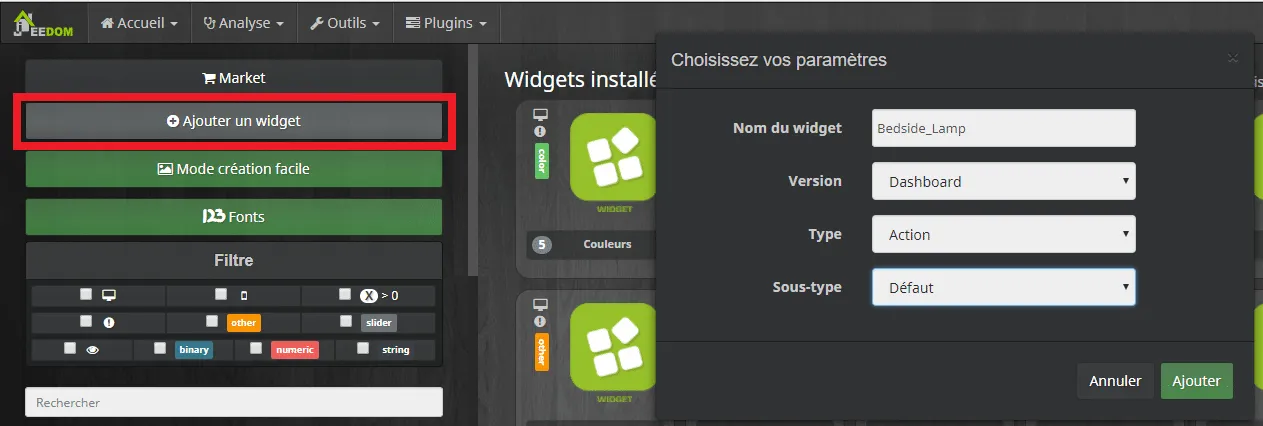

• • • Cliquer sur « + Ajouter un widget ».
    • Saisir les paramètres.
      • Nom du widget : Bedside_Lamp
      • Version : Dashboard
      • Type : Action
      • Sous-type : Défaut
    • Cliquer sur « Ajouter ».

Votre widget est créé, mais il est vierge. Il va maintenant falloir lui ajouter du code pour qu’il fonctionne, c’est a dire, afficher la bonne image en fonction de l’état de la commande « On/Off ». Pour cela, on va récupérer un exemple de code officiel pour un widget destiné à la gestion de la lumière sur le Github de Jeedom.

• • • Aller sur : https://github.com/jeedom/core/tree/stable/core/template/dashboard.
    • Chercher et cliquer sur cmd.action.other.light.html.
    • Sélectionner le code qui ce trouve dans la fenêtre. (Les lignes avec des numéros).
    • Faire « Clique droit » et  « Copier ».

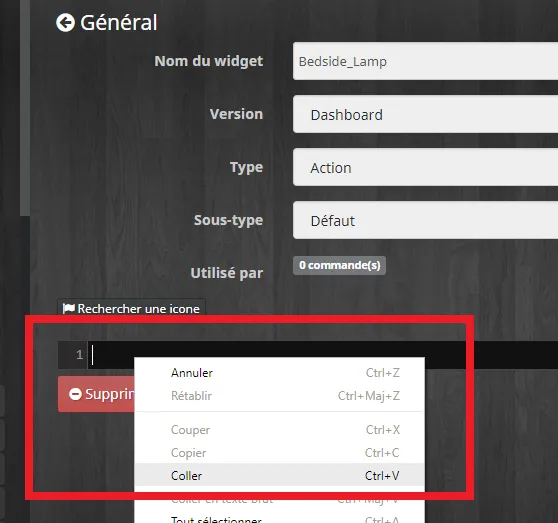

    • Retourner dans Jeedom et coller le code dans la fenêtre noire.
    • Sauvegarder.

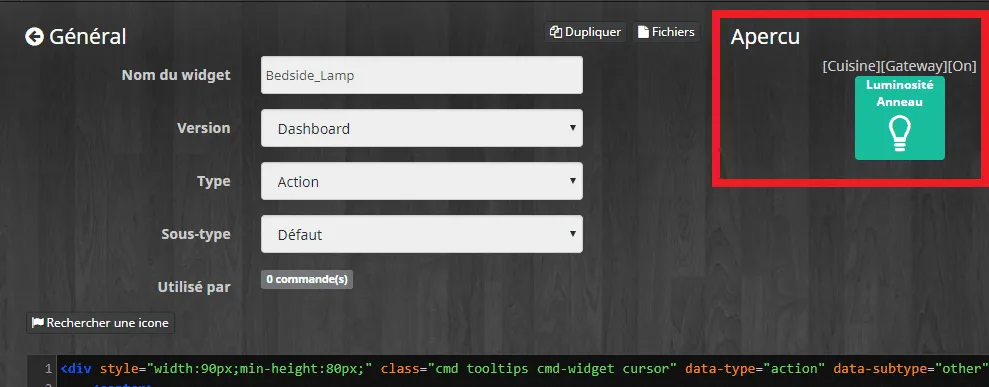

A ce stade vous avez créé un widget identique au widget light par défaut, vous pouvez voir le résultat dans l’aperçu en haut à droite.

Nous allons le modifier pour qu’il affiche les images que nous avons copié précédemment dans le répertoire images de Jeedom. Il suffit de donner le chemin des images pour l’état « On » et pour l’état « Off ».

Attention : Si vous utilisez la méthode officielle en ajoutant les images en cliquant sur le bouton « Fichiers », il faudra saisir les chemins correspondants.

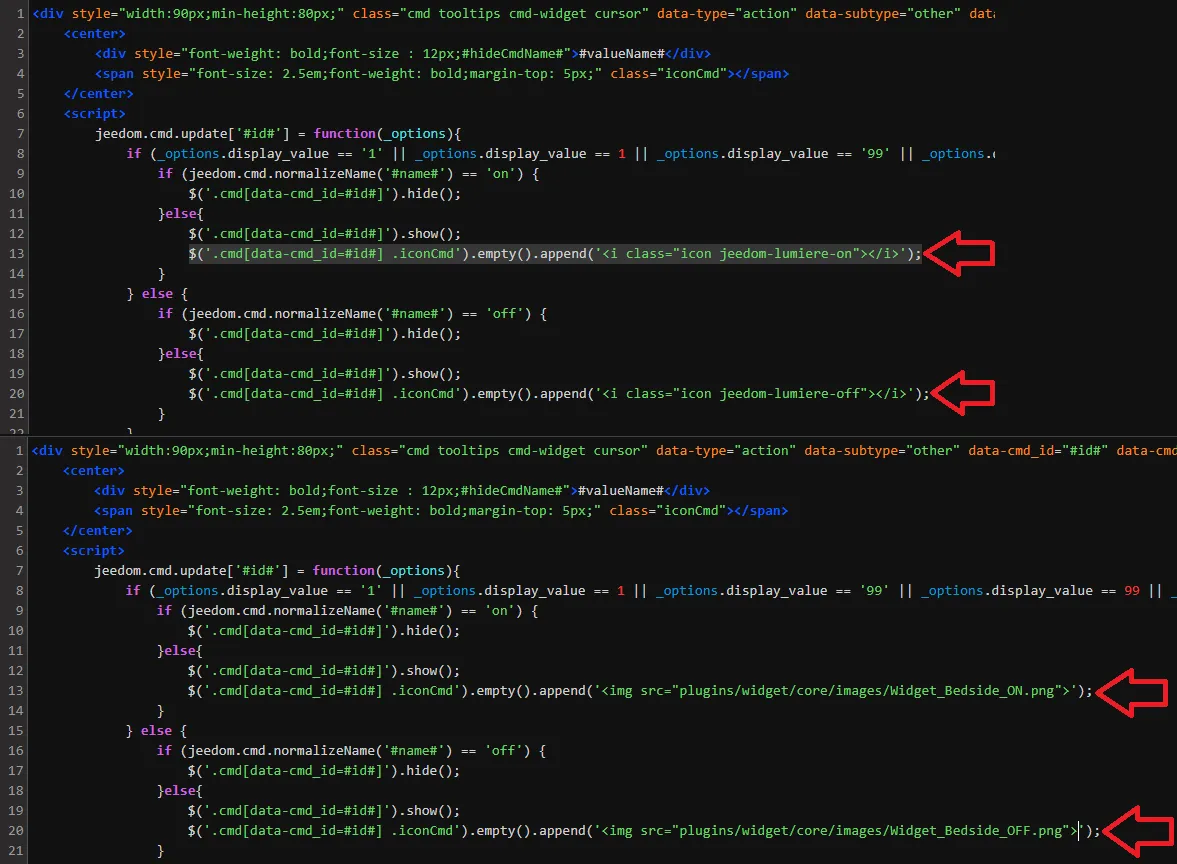

• • • Chercher la ligne :
      • `$('.cmd[data-cmd_id=#id#] .iconCmd').empty().append(`‘<i class= »icon jeedom-lumiere-on »>’);
    • Remplacer :
      • <i class= »icon jeedom-lumiere-on »>
      • par le chemin de l’image correspondant à l’état « On ».
      • <img src="plugins/widget/core/images/Widget_Bedside_ON.png">
    • Recommencer l’opération en remplacent :
      • <i class="icon jeedom-lumiere-off"></i>
      • par le chemin de l’image correspondant à l’état « Off ».
      • <img src="plugins/widget/core/images/Widget_Bedside_OFF.png">
    • Sauvegarder.

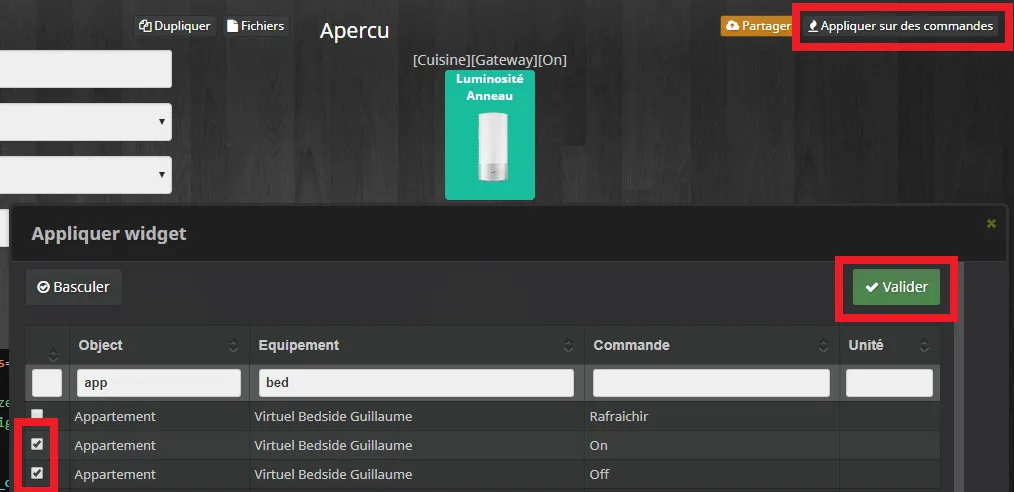

Associer le Widget personnalisé à une commande Jeedom

Il ne reste plus qu’à associer le widget aux commandes « On » et « Off » de la lampe Xiaomi Mijia Bedside.

• • • Cliquer en haut à droite sur « Appliquer sur des commandes ».
    • Rechercher les commandes à l’aide des filtres si besoin.
    • Cocher les cases à gauche des commandes « On » et « Off ».
    • Valider.
    • Sauvegarder.

Dupliquer un Widget personnalisé dans Jeedom

Maintenant que vous avez créé votre premier Widget personnalisé pour Jeedom, vous pouvez le dupliquer pour créer facilement d’autres widgets.

Exemple pour la lampe de bureau Xiaomi Mijia Desk Lamp.

• • • Copier les images du nouveau widget dans le répertoire images de Jeedom.
      • Pour simplifier les choses, donner un nom proche pour chacun des fichiers.
        • « Widget_Bedside_ON.png » devient « Widget_MiDesk_ON.png ».
    • Dupliquer le widget depuis le plugin Widget.
      • Cliquer sur le widget à dupliquer.

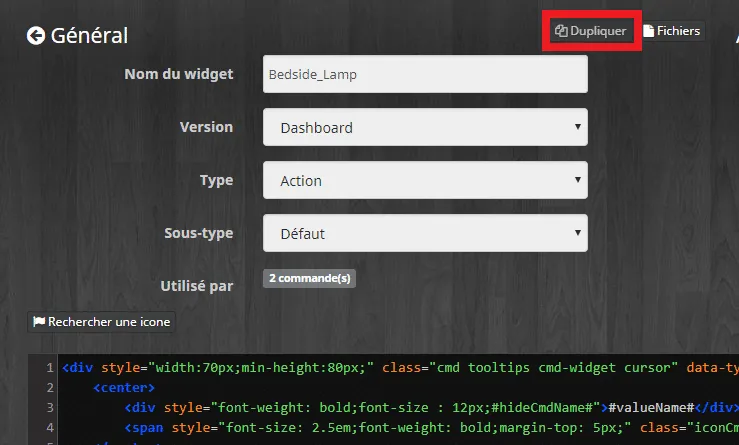

      • Cliquer sur le bouton « Dupliquer ».
      • Saisir les paramètres.
        • Nom du widget : MiDesk_Lamp
        • Version : Dashboard
        • Type : Action
        • Sous-type : Défaut
      • Cliquer sur « Ajouter ».

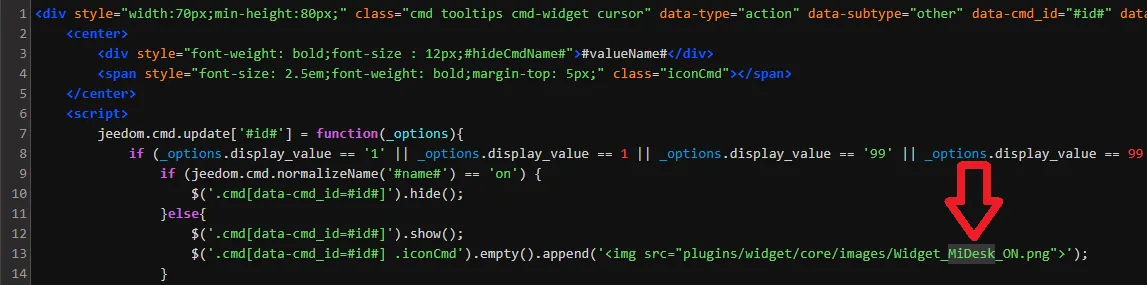

    • Modifier le nom des fichiers « On » et « Off ».
      • Chercher la ligne :
        • `$('.cmd[data-cmd_id=#id#] .iconCmd').empty().append(`‘<img src= »plugins/widget/core/images/Widget_Bedside_ON.png »>’);
      • Remplacer simplement « Bedside » par « MiDesk ».
      • Modifier aussi le chemin pour l’image de l’état « Off ».
    • Sauvegarder.

Conclusion

J’espère que ce tutoriel vous aura permis de vous familiariser avec les Widgets pour que vous puissiez facilement personnaliser l’affichage de Jeedom.

Cet article n’est pas très long à lire, [rt_reading_time] minutes. Il y a beaucoup d’étapes détaillées pas à pas, mais au fond, c’est assez simple à réaliser.

J’utilise cette technique depuis le passage de Jeedom en version 3.2, car les anciens widgets ne fonctionnent plus, ils se dédoublent à chaque action.

N’hésitez pas à chercher des sources d’images sur les sites des constructeurs, par exemple les notices Ikea sont très pratiques pour créer des images comme la lampe BAROMETER.

Un petit coup de pinceau et votre image s’allume. 😉

Prise allumée, prise éteinte.

Sinon en prenant une image couleur et en la transformant en noir et blanc, vous pouvez facilement avoir une image superposable avec les 2 états.
